可根據客戶要求定制12V-48V低速玩具車、兩輪/三輪電動自行車及電動叉車用電池包/組。以48V400Ah電動叉車電池為例
項目背景 Background
此項目為磷酸鐵鋰48V400Ah電池組系統，主要是根據客戶提供的技術參數而設計的一款純平衡電動叉車用鋰離子電池組；整個電池組采用15塊400Ah（200AH模塊2并）電池模塊串聯組成。
項目目標 Project Target
完善的熱管理系統，工作溫度范圍：充電，0～55℃；
放電，-20～55℃，海拔高度：≤2000m.
技術要求 Technical requirements
1、標稱電壓：48 V（單體標稱3.2V，15串）；(我司實際標稱電壓為48V)
2、標稱容量：400AH；（我司實際容量為400AH)
3、電池材料：磷酸鐵鋰；
4、電機功率：行走電機7Kw，提升電機9Kw；
5、額定放電電流：（行走145安培，提升187安培電流，如果同時使用則需要332安培）;
6、箱體尺寸：≤970*600*465，1個電池箱；（我司實際尺寸：965*595*460）
7、IP等級：IP67;
8、充電時長要求：6小時；
9、充電協議：盲充；
10、接口要求：對方無提出制作是需要詳細提出(電池組輸出引線只需要正負極，同時需要有電量指示燈和蜂鳴器)；
11、其他要求：無（電池報警后動力車仍能走動至少500m，同時電量指示燈顯示黃色，提示需要補電，當電池組截止時，電量指示燈紅燈開啟，機車停止運行；另外當蜂鳴器開啟后，工可以關掉蜂鳴器，但黃色指示燈一直顯示）。
擬采取的技術路線 Technical Roadmap
本項目為公司承擔的48V400Ah平衡叉車用電池組項目，根據所給箱體尺寸所進行的整體排布，本方案所采用的技術路線為塑膠模塊串聯組成；其中電芯為：
The technical roadmap is:
?（6）電池箱密封：IP67
擬達到的功能和技術指標
單體信息
1、單體型號： EV GLP25Ah-94166227；
2、單體標稱容量：25Ah；
3、單體標稱電壓：3.2V;
4、標準放電電流：1C;
5、單體重量：≈700g；
6、交流內阻：2.0mΩ；
7、充電截止電壓：3.65V
8、放電截止電壓：2.0V
9、標準充電電流：0.5C
10、最大充電電流：1C
11、標準放電電流：1C（持續）
12、最大放電電流：2C（20S）
13、充電工作溫度：0℃~60℃
14：放電溫度范圍：-20℃~60℃
PACK系統信息
1、電池組標稱電壓：48V;
2、電池組標準容量：400AH；
3、電池組額定充電電流：0.5C;
4、電池組額定放電電流：1C；
5、電池組峰值放電電流：≤2C（跟導線和
BMS需求有關）；
6、電池組峰值電流持續時間：≤20s；
7、電池組箱體數量：1個；
8、電池箱體外形尺寸：
965*595*460（箱體外形凈尺寸）
9、BMS系統供電電壓：自供電；
10、電池箱IP等級：IP67 ;
11 、電池組能量：19.2KW.h
電芯設計

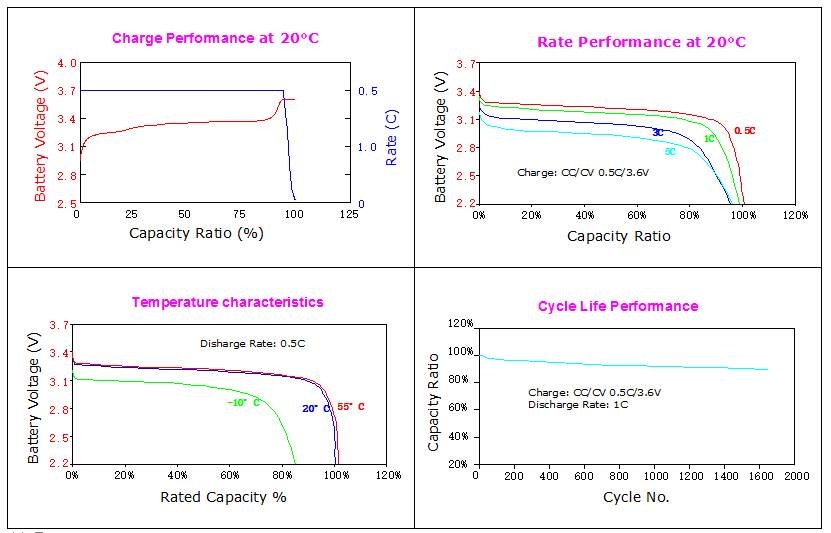

電池性能曲線 Battery Performance Curves
模塊設計
模塊設計及組裝

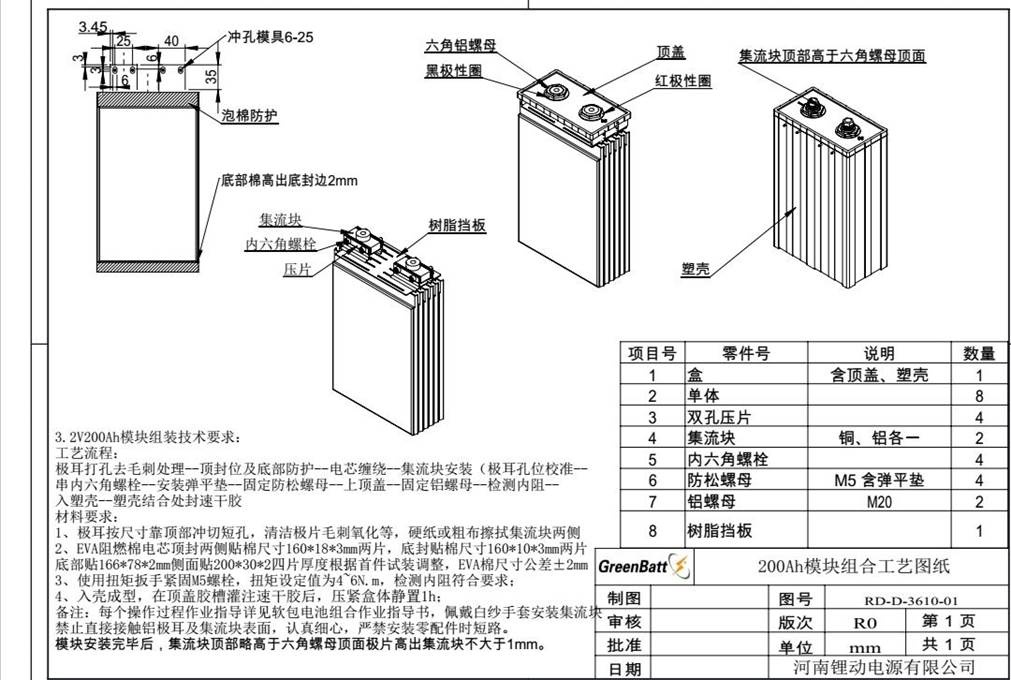

8片電芯組成一個3.2V200Ah基本模組，具體組裝見下圖組裝工藝
系統架構

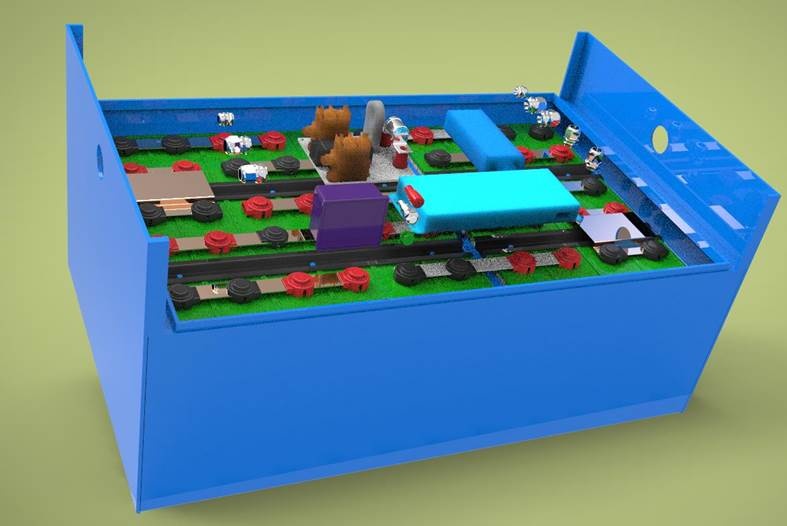

電池排布
整個電池組采用一個箱體構成.整個箱體有30塊200AH模塊先并聯組成400AH，然后在串聯組成15S400AH。具體排布如下：

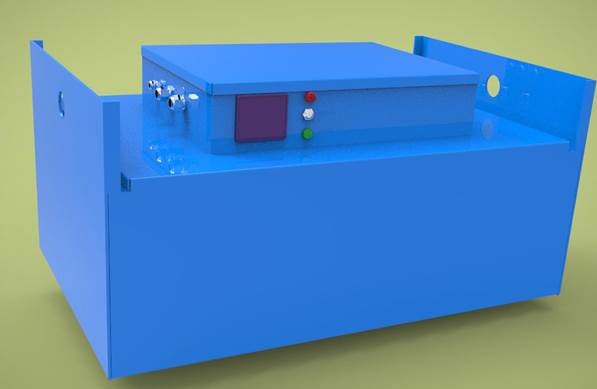

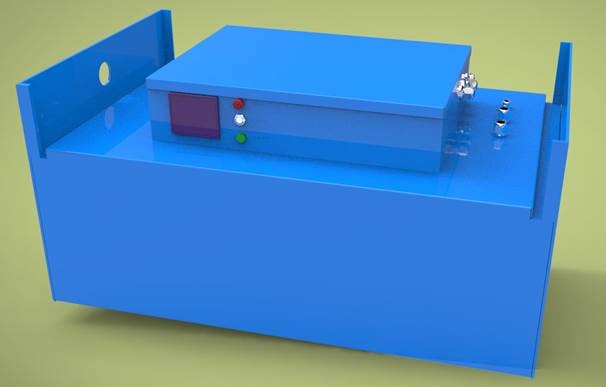

電池外置功能及配件

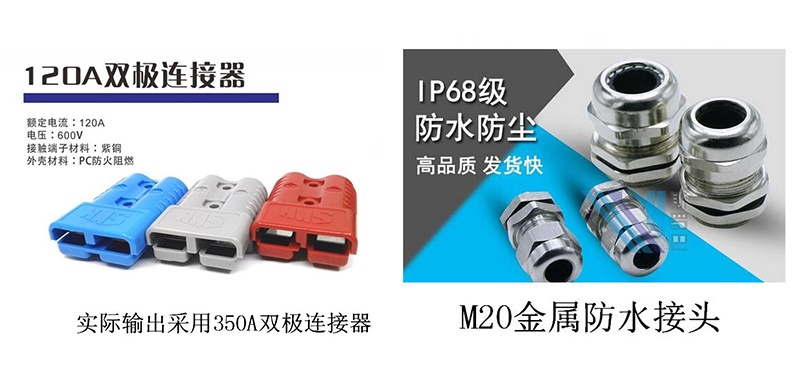

該電池組外置具有充放電功能和電量顯示和報警功能，同時具有切斷報警功能開關，具體配件如下：

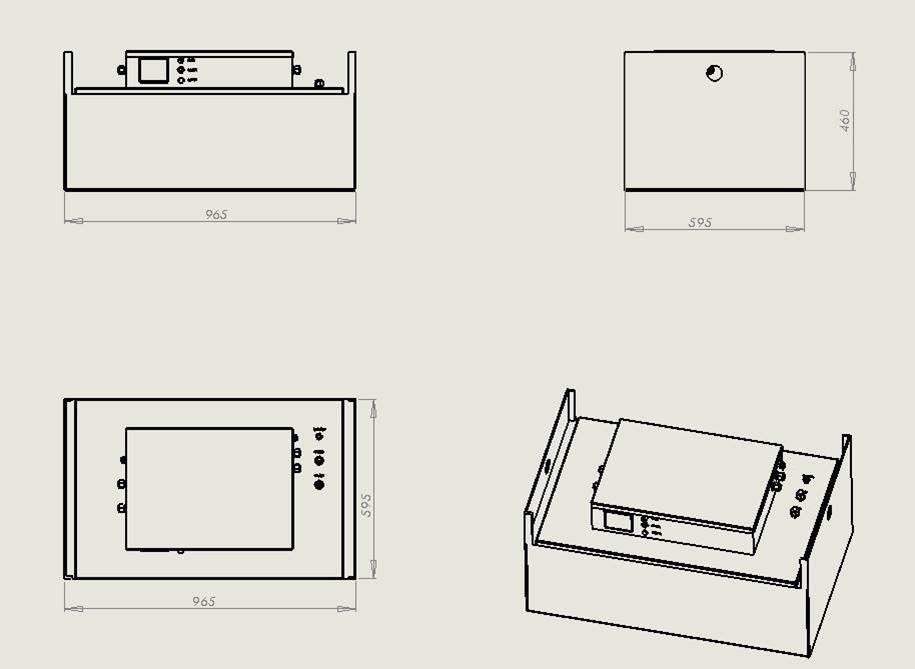

箱體尺寸圖
電池組具備的功能
（1）整套系統中BMS采用自供電；
（2）具備過充,過放，過溫，低溫報警和保護功能；
（3）具備SOC顯示，電流電壓等實時監控及故障存儲功能。
